Cấu tạo xe nâng tay gồm những bộ phận nào?

Cấu tạo xe nâng tay gồm nhiều bộ phận cơ khí và thủy lực phối hợp với nhau. Mỗi chi tiết đảm nhiệm một chức năng riêng trong quá trình nâng và di chuyển pallet. Hiểu rõ cấu tạo giúp người dùng vận hành thiết bị đúng cách. Đây cũng là cơ sở để kiểm tra, bảo dưỡng và phát hiện lỗi sớm.

Nếu bạn đang tìm hiểu tổng quan về xe nâng tay, bài viết trụ trên Pailink đã phân tích khái niệm, phân loại, công dụng và cách lựa chọn. Bài viết này tập trung riêng vào cấu tạo và nguyên lý phối hợp giữa các bộ phận.

Cấu tạo xe nâng tay gồm những bộ phận chính nào?

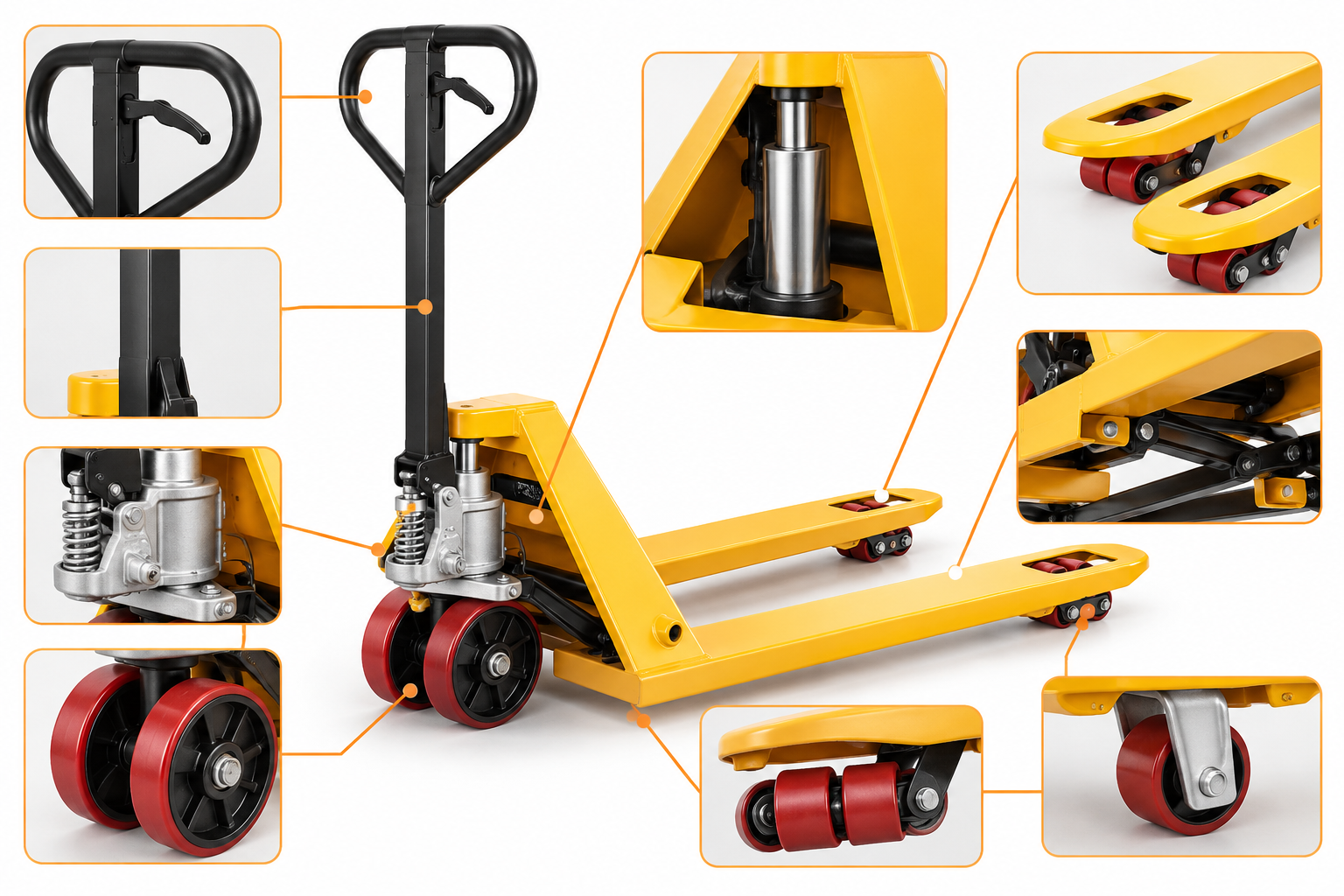

cấu tạo xe nâng tay

Một mẫu xe nâng tay thủy lực thông thường có cấu tạo tương đối đơn giản. Tuy nhiên, mỗi bộ phận đều ảnh hưởng đến khả năng vận hành.

Các nhóm chính gồm càng nâng, khung xe, tay điều khiển, bánh xe và hệ thống thủy lực. Một số mẫu có thiết kế hoặc kích thước khác nhau tùy mục đích sử dụng.

Khi các bộ phận phối hợp đúng, xe có thể nâng pallet và di chuyển hàng hóa ổn định.

Càng nâng xe nâng tay

Càng nâng là bộ phận tiếp xúc trực tiếp với pallet. Hai càng thường được thiết kế song song với nhau.

Càng có nhiệm vụ đỡ pallet trong quá trình nâng. Kích thước càng cần phù hợp với loại pallet được sử dụng.

Độ cứng của càng cũng ảnh hưởng đến khả năng chịu tải. Vì vậy, không nên sử dụng xe khi càng bị cong hoặc biến dạng.

Những vấn đề thường gặp ở càng nâng

Càng có thể bị cong khi chịu tải không phù hợp. Va chạm mạnh cũng có thể làm thay đổi hình dạng càng.

Người vận hành nên quan sát càng trước mỗi ca làm việc. Các dấu hiệu như nứt, cong hoặc biến dạng cần được kiểm tra sớm.

Không nên tự ý hàn sửa càng nếu chưa xác định nguyên nhân. Việc sửa chữa không đúng kỹ thuật có thể ảnh hưởng đến khả năng chịu lực.

Khung xe nâng tay

Khung xe tạo thành kết cấu chịu lực chính của thiết bị. Bộ phận này liên kết với càng và hệ thống nâng.

Khung cần duy trì độ ổn định trong quá trình làm việc. Nếu khung bị biến dạng, khả năng vận hành có thể bị ảnh hưởng.

Đặc biệt, xe hoạt động với tần suất cao cần được kiểm tra khung định kỳ. Những vị trí liên kết và chịu lực nên được chú ý.

Tay điều khiển xe nâng tay

Tay điều khiển giúp người vận hành kiểm soát hướng di chuyển. Bộ phận này cũng liên kết với hệ thống bơm thủy lực.

Thông qua tay điều khiển, người dùng có thể thực hiện các thao tác nâng và hạ càng. Tay cũng hỗ trợ điều hướng xe trong kho.

Nếu tay điều khiển bị kẹt hoặc hoạt động không ổn định, cần kiểm tra cơ cấu liên kết. Không nên cố dùng lực mạnh để xử lý tình trạng này.

Hệ thống bơm thủy lực

Bơm thủy lực là bộ phận quan trọng trong cấu tạo xe nâng tay. Bộ phận này tạo áp suất cần thiết cho quá trình nâng càng.

Khi người vận hành bơm tay, dầu thủy lực được tạo áp suất. Áp suất này tác động lên xi lanh và cơ cấu nâng.

Nhờ đó, càng có thể nâng pallet lên khỏi mặt sàn.

Bình chứa dầu thủy lực

Bình dầu có nhiệm vụ chứa dầu phục vụ hệ thống thủy lực. Dầu phải đáp ứng yêu cầu kỹ thuật của thiết bị.

Lượng dầu không phù hợp có thể ảnh hưởng đến hoạt động nâng. Rò rỉ dầu cũng là dấu hiệu cần kiểm tra.

Không nên tự ý đổ thêm loại dầu không rõ nguồn gốc. Dầu sử dụng cần phù hợp với yêu cầu của hệ thống.

Xi lanh thủy lực

Xi lanh chuyển năng lượng thủy lực thành chuyển động cơ học. Bộ phận này giúp tạo lực nâng cho càng.

Khi xi lanh hoạt động bình thường, càng có thể nâng và giữ tải theo thiết kế.

Nếu phớt hoặc bộ phận làm kín bị hỏng, dầu có thể bị rò rỉ. Khi đó, hiệu quả nâng có thể giảm.

Van điều khiển

Van điều khiển giúp kiểm soát quá trình nâng và hạ càng. Đây là bộ phận quan trọng trong hệ thống thủy lực.

Khi van hoạt động không chính xác, càng có thể hạ bất thường. Tình trạng tụt càng khi đang giữ tải cần được kiểm tra sớm.

Bánh xe trong cấu tạo xe nâng tay

Bánh xe giúp thiết bị di chuyển trong kho. Đây cũng là nhóm bộ phận thường xuyên tiếp xúc với mặt sàn.

Thông thường, xe có bánh lái và bánh tải. Mỗi loại đảm nhiệm chức năng khác nhau.

Bánh lái

Bánh lái thường nằm gần tay điều khiển. Bộ phận này hỗ trợ thay đổi hướng di chuyển.

Bánh lái cần xoay ổn định. Nếu bánh bị kẹt hoặc mòn không đều, việc điều hướng sẽ khó khăn.

Bánh tải

Bánh tải thường nằm gần khu vực càng. Bộ phận này chịu tải trong quá trình vận chuyển.

Chất liệu bánh có thể khác nhau tùy mẫu xe. Việc lựa chọn cần phù hợp với mặt sàn và môi trường kho.

Cơ cấu liên kết và nâng càng

Càng nâng không hoạt động độc lập. Càng được kết nối với hệ thống nâng thông qua các cơ cấu liên kết.

Khi bơm thủy lực tạo áp suất, lực được truyền đến cơ cấu nâng. Càng từ đó được nâng lên theo phương thẳng đứng.

Các khớp chuyển động cần được kiểm tra định kỳ. Ma sát quá lớn có thể khiến thiết bị hoạt động nặng hơn.

Việc bôi trơn cũng cần thực hiện đúng vị trí. Không nên bôi trơn tùy tiện toàn bộ thiết bị.

Nguyên lý hoạt động của xe nâng tay

Nguyên lý hoạt động dựa trên sự kết hợp giữa thủy lực và cơ khí.

Đầu tiên, người vận hành đưa càng vào pallet. Sau đó, tay bơm được tác động để tạo áp suất dầu.

Dầu thủy lực truyền áp suất đến xi lanh. Xi lanh tạo lực cho cơ cấu nâng.

Càng được nâng lên khi áp suất đạt mức cần thiết. Người vận hành sau đó di chuyển pallet đến vị trí mong muốn.

Khi cần hạ hàng, van điều khiển được tác động. Áp suất trong hệ thống được giải phóng theo cơ chế thiết kế.

Càng từ từ hạ xuống vị trí ban đầu.

Bộ phận nào cần kiểm tra thường xuyên?

Không phải mọi bộ phận đều có mức độ hao mòn giống nhau. Các chi tiết chịu tải hoặc chuyển động cần được chú ý nhiều hơn.

Những bộ phận nên kiểm tra gồm:

Càng nâng.
Khung xe.
Tay điều khiển.
Bánh lái.
Bánh tải.
Bơm thủy lực.
Xi lanh thủy lực.
Van điều khiển.
Khớp liên kết.
Các vị trí có dấu hiệu rò dầu.

Tần suất kiểm tra phụ thuộc vào điều kiện sử dụng. Xe hoạt động nhiều cần được kiểm tra thường xuyên hơn.

Dấu hiệu cấu tạo xe nâng tay đang gặp lỗi

Một số dấu hiệu có thể giúp phát hiện vấn đề sớm.

Nếu càng không nâng được, cần kiểm tra hệ thống thủy lực. Nếu càng tự tụt khi giữ tải, nên kiểm tra van và xi lanh.

Nếu xe khó di chuyển, cần kiểm tra bánh xe. Nếu tay điều khiển bị kẹt, nên kiểm tra cơ cấu liên kết.

Tiếng kêu bất thường cũng không nên bỏ qua. Đây có thể là dấu hiệu của ma sát hoặc bộ phận bị mòn.

Cách bảo dưỡng các bộ phận xe nâng tay

Bảo dưỡng đúng cách giúp hạn chế hao mòn.

Trước hết, cần vệ sinh xe sau khi sử dụng. Bụi bẩn không nên tích tụ tại bánh và cơ cấu nâng.

Tiếp theo, cần kiểm tra hệ thống thủy lực. Đặc biệt, hãy chú ý tình trạng rò rỉ dầu.

Các khớp chuyển động cần được bôi trơn theo yêu cầu kỹ thuật. Không nên sử dụng chất bôi trơn không phù hợp.

Bánh xe cũng cần được kiểm tra định kỳ. Khi bánh bị nứt hoặc mòn nghiêm trọng, nên thay thế.

Khi nào cần thay phụ tùng?

Không phải mọi dấu hiệu hao mòn đều cần thay ngay. Tuy nhiên, những chi tiết ảnh hưởng đến khả năng nâng cần được xử lý sớm.

Càng bị cong hoặc nứt cần được kiểm tra. Bánh bị hỏng cũng nên thay khi không còn đảm bảo khả năng di chuyển.

Phớt thủy lực bị rò dầu cần được xử lý. Van hoạt động không ổn định cũng cần kiểm tra.

Phụ tùng thay thế phải phù hợp với model xe. Không nên chọn linh kiện chỉ dựa vào kích thước bên ngoài.

Có nên tự sửa xe nâng tay?

Một số công việc đơn giản có thể được thực hiện bởi nhân viên kỹ thuật được đào tạo. Ví dụ như vệ sinh, kiểm tra bánh hoặc bôi trơn.

Tuy nhiên, hệ thống thủy lực không nên tháo tùy tiện. Các bộ phận liên quan đến áp suất cần được xử lý đúng kỹ thuật.

Nếu xe bị tụt càng, rò dầu hoặc mất khả năng nâng, nên dừng sử dụng để kiểm tra.

Điều này giúp hạn chế nguy cơ phát sinh lỗi nghiêm trọng hơn.

Cấu tạo xe nâng tay và nhu cầu nâng hàng cao

Không phải mọi mẫu xe đều phù hợp với nhu cầu nâng hàng ở độ cao lớn. Khi quy trình kho yêu cầu nâng cao, doanh nghiệp cần xem xét thiết bị có cấu hình phù hợp.

Trong trường hợp cần tìm hiểu nhóm xe nâng tay cao, bạn có thể tham khảo danh mục sản phẩm tương ứng trên Pailink.

Việc lựa chọn thiết bị cần dựa trên tải trọng, chiều cao nâng và không gian vận hành thực tế.

Không nên chỉ dựa vào tên gọi của sản phẩm. Cấu hình thực tế mới quyết định khả năng đáp ứng công việc.

Bảng tổng hợp các bộ phận xe nâng tay

Bộ phận	Chức năng
Càng nâng	Đỡ và nâng pallet
Khung xe	Tạo kết cấu chịu lực
Tay điều khiển	Điều khiển xe và hệ thống nâng
Bơm thủy lực	Tạo áp suất nâng
Bình dầu	Chứa dầu thủy lực
Xi lanh	Chuyển áp suất thành chuyển động
Van điều khiển	Kiểm soát nâng và hạ
Bánh lái	Điều hướng
Bánh tải	Hỗ trợ chịu tải
Khớp liên kết	Truyền lực và tạo chuyển động

Checklist kiểm tra cấu tạo xe nâng tay

Hạng mục	Nội dung cần kiểm tra
Càng nâng	Không cong, nứt hoặc biến dạng
Khung xe	Không nứt hoặc lệch
Tay điều khiển	Không kẹt hoặc lỏng
Bánh lái	Xoay ổn định
Bánh tải	Không nứt hoặc mòn quá mức
Bơm thủy lực	Hoạt động ổn định
Xi lanh	Không rò dầu
Van	Nâng và hạ đúng chức năng
Khớp liên kết	Không kẹt hoặc quá mòn

Kết luận

Cấu tạo xe nâng tay gồm nhóm bộ phận cơ khí và thủy lực phối hợp với nhau. Càng nâng đảm nhiệm việc đỡ pallet. Bánh xe hỗ trợ di chuyển. Hệ thống thủy lực tạo lực nâng.

Hiểu rõ từng bộ phận giúp người dùng sử dụng thiết bị đúng cách. Đây cũng là cơ sở để phát hiện lỗi và bảo dưỡng hiệu quả.

Nếu muốn tìm hiểu toàn diện hơn về xe nâng tay, bạn có thể xem bài viết trụ về xe nâng tay trên Pailink.

Với nhu cầu nâng hàng lên độ cao lớn hơn, có thể tham khảo thêm danh mục xe nâng tay cao.
